Solucionar problemas de un conector placa a placa defectuoso puede ser una tarea desafiante pero esencial para cualquier persona involucrada en la electrónica. Como proveedor dePlaca de conector a placa, He encontrado varios problemas con estos conectores a lo largo de los años. En este blog, compartiré algunos consejos y técnicas prácticos para ayudarle a diagnosticar y resolver problemas con el conector de placa a placa de manera efectiva.
Comprensión de los conceptos básicos del conector placa a placa

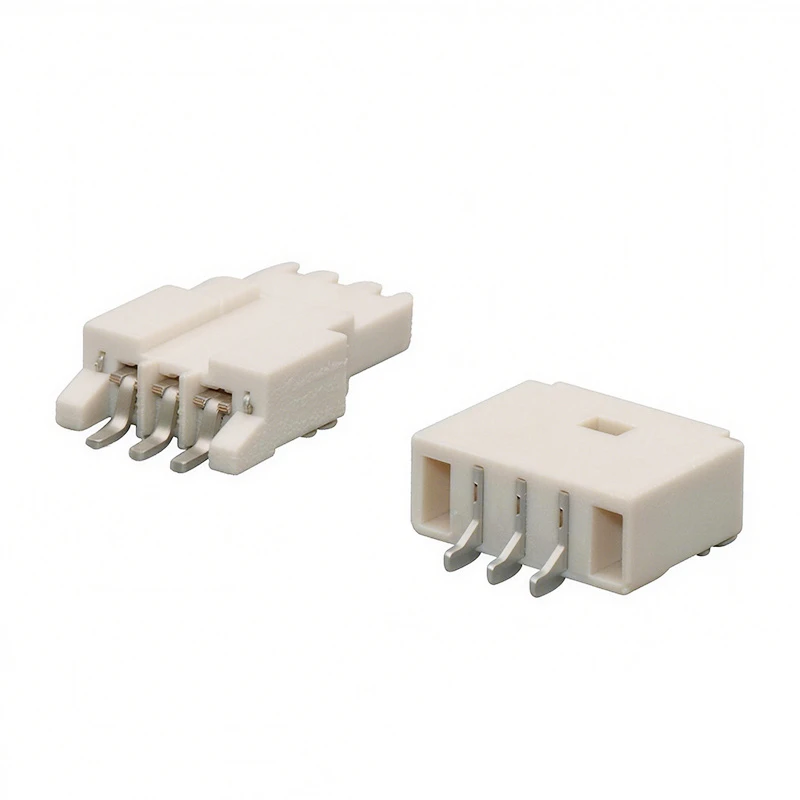

Antes de sumergirnos en la solución de problemas, es importante tener una comprensión clara de qué es un conector de placa a placa y cómo funciona. Un conector de placa a placa es un tipo de conector eléctrico que se utiliza para conectar dos placas de circuito impreso (PCB) entre sí. Estos conectores vienen en varias formas, tamaños y configuraciones, según los requisitos específicos de la aplicación.
La función principal de un conector placa a placa es proporcionar una conexión eléctrica confiable y segura entre dos PCB. Se utilizan habitualmente en una amplia gama de dispositivos electrónicos, incluidos ordenadores, teléfonos inteligentes, tabletas y equipos industriales.
Problemas comunes con el conector de placa a placa
Hay varios problemas comunes que pueden ocurrir con el conector de placa a placa, que incluyen:
- Mal contacto: Uno de los problemas más comunes es el mal contacto entre las clavijas del conector y las almohadillas de la PCB. Esto puede deberse a diversos factores, como pines sucios o corroídos, conectores desalineados o soldadura inadecuada.
- Daño mecánico: El conector de placa a placa también puede dañarse mecánicamente, por ejemplo, al caerse, doblarse o aplastarse. Esto puede hacer que los pasadores se rompan o se desalineen, lo que provocará un contacto deficiente o una falla total.
- Sobrecarga eléctrica: Otro problema común es la sobrecarga eléctrica, que puede ocurrir cuando el conector se somete a una corriente o voltaje más alto del que está diseñado para soportar. Esto puede hacer que el conector se sobrecaliente, se derrita o incluso se incendie.
- Factores ambientales: Los factores ambientales, como la humedad, la temperatura y la vibración, también pueden afectar el rendimiento del conector de placa a placa. Por ejemplo, la humedad elevada puede provocar la corrosión de las clavijas, mientras que las temperaturas extremas pueden hacer que el conector se expanda o contraiga, lo que provocará un contacto deficiente.
Pasos para solucionar problemas
Ahora que hemos identificado algunos de los problemas comunes con el conector de placa a placa, echemos un vistazo a algunos pasos de solución de problemas que puede seguir para resolverlos.
Paso 1: inspección visual
El primer paso para solucionar problemas de un conector placa a placa defectuoso es realizar una inspección visual. Esto implica examinar el conector y la PCB en busca de signos de daño, como clavijas rotas, conectores doblados o corrosión. Puede utilizar una lupa o un microscopio para observar más de cerca el conector y la PCB.
Si nota algún signo de daño, como clavijas rotas o conectores doblados, es posible que deba reemplazar el conector. Si el daño es menor, es posible que puedas reparar el conector enderezando las clavijas o limpiando los contactos.
Paso 2: Verifique la conexión
El siguiente paso es comprobar la conexión entre el conector y la PCB. Esto implica garantizar que el conector esté correctamente asentado y alineado con las almohadillas de la PCB. Puedes utilizar un multímetro para comprobar la continuidad de la conexión. Si la conexión no es continua, puede haber un problema con el conector o la PCB.
Si la conexión no es continua, es posible que deba volver a soldar el conector o reemplazar la PCB. Si el conector no está correctamente asentado o alineado, es posible que necesite ajustar la posición del conector o de la PCB.
Paso 3: Verifique las características eléctricas
El tercer paso es comprobar las características eléctricas del conector. Esto implica medir la resistencia, capacitancia e inductancia del conector usando un multímetro o un medidor LCR. También puede utilizar un osciloscopio para medir las formas de onda de voltaje y corriente del conector.
Si las características eléctricas del conector no están dentro del rango especificado, puede haber un problema con el conector o la PCB. Es posible que deba reemplazar el conector o la PCB.
Paso 4: Verifique las condiciones ambientales
El cuarto paso es comprobar las condiciones ambientales del conector. Esto implica garantizar que el conector funcione dentro de los rangos de temperatura, humedad y vibración especificados. Puede utilizar un sensor de temperatura y humedad para medir las condiciones ambientales del conector.
Si las condiciones ambientales del conector no están dentro del rango especificado, es posible que deba tomar medidas para mejorar las condiciones ambientales, como usar un disipador de calor o un ventilador para enfriar el conector, o usar una barrera contra la humedad para proteger el conector de la humedad.
Paso 5: Pruebe el conector
El último paso es probar el conector para asegurarse de que esté funcionando correctamente. Esto implica conectar el conector a un circuito de prueba y medir las características eléctricas del conector. Puede utilizar un dispositivo de prueba o una placa de prueba para probar el conector.
Si el conector pasa la prueba, está funcionando correctamente. Si el conector no pasa la prueba, es posible que deba reemplazar el conector o la PCB.
Consejos para prevenir problemas de placa a placa del conector
Además de solucionar problemas de placa a placa del conector, también es importante tomar medidas para evitar que estos problemas ocurran en primer lugar. A continuación se ofrecen algunos consejos para evitar problemas de placa de conector a placa:
- Utilice conectores de alta calidad: El uso de conectores de alta calidad puede ayudar a prevenir problemas como mal contacto, daños mecánicos y sobrecarga eléctrica. Asegúrese de elegir conectores que estén diseñados para los requisitos específicos de su aplicación.
- Instalación adecuada: La instalación adecuada del conector es esencial para garantizar una conexión confiable y segura. Asegúrese de seguir las instrucciones del fabricante para instalar el conector y utilice las herramientas y técnicas adecuadas.
- Mantenimiento regular: El mantenimiento regular del conector puede ayudar a prevenir problemas como la corrosión y daños mecánicos. Asegúrese de limpiar el conector con regularidad e inspeccionarlo para detectar cualquier signo de daño.
- Protección ambiental: Proteger el conector de factores ambientales, como la humedad, la temperatura y la vibración, puede ayudar a prevenir problemas como la corrosión y los daños mecánicos. Asegúrese de utilizar un disipador de calor o un ventilador para enfriar el conector y utilice una barrera contra la humedad para proteger el conector de la humedad.
Conclusión
Solucionar problemas de un conector placa a placa defectuoso puede ser una tarea desafiante pero esencial para cualquier persona involucrada en la electrónica. Si sigue los pasos de solución de problemas descritos en este blog, podrá diagnosticar y resolver problemas con Connector Board To Board de manera efectiva. Además, al tomar medidas para evitar problemas de placa de conector a placa, puede garantizar una conexión confiable y segura entre dos PCB.

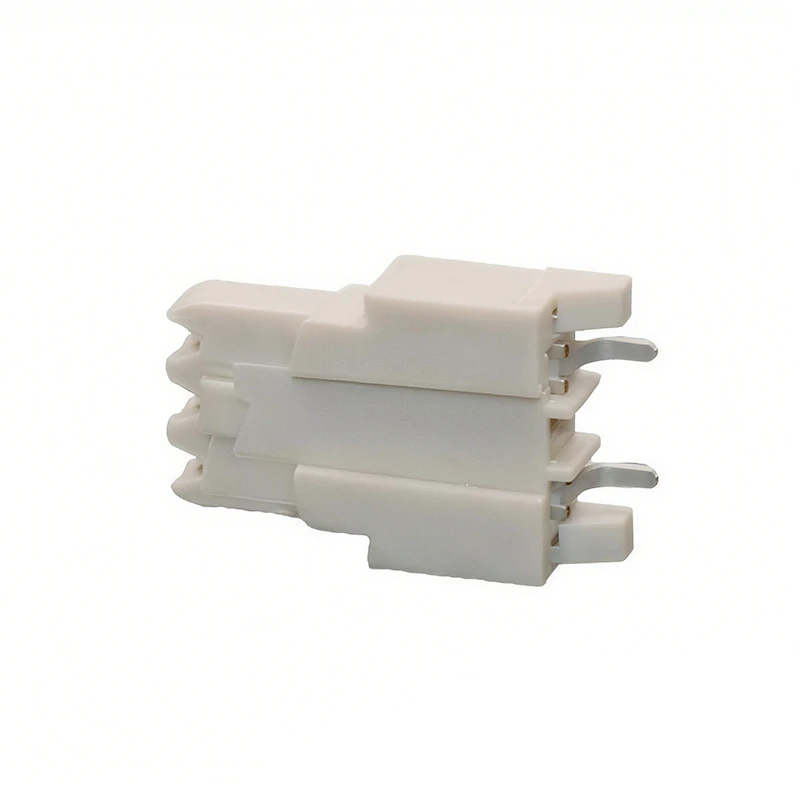

Si buscas alta calidadConector de placa a placa de alta corrienteoConectores placa a placa de alta densidad, no dude en contactarnos para obtener más información. Somos un proveedor líder de conectores placa a placa y estamos comprometidos a brindar a nuestros clientes productos y servicios de la más alta calidad.
